引言：我們都知道磨床是利用磨具對工件表面進行磨削加工的機床，并且磨床有多種類型，較為常見的有平面磨床、外圓磨床、無心磨床、內圓磨床等。今天，我們就來詳細介紹一下磨床型號編制方法，磨床型號代號說明，相信大家在看完我們這篇文章之后，能清楚地知道磨床型號代號的各種含義。

我國自行設計和制造的金屬切削機床，產量愈來愈大，品種愈來愈多，質量愈來愈高。為適應供液發展需要，制訂了我國機床型號編制方法，這樣既便于設計人員編制型號，管理方便，有利于使用部門根據需要合理地選用機床，而且從中還可以體現出機床發展經過的途徑及機床供液的完整性。

磨床型號編制表示方法

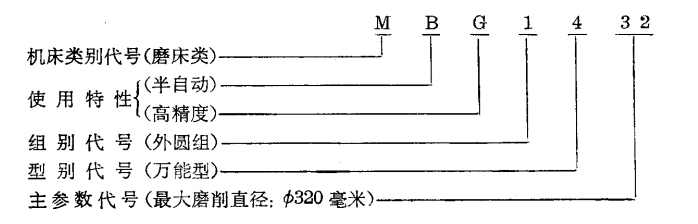

磨床型號編制是采用漢語拼音字母和數字按一定的規律組合排列的，用來表示磨床的名稱、使用特性和主要規格?，F(xiàn)以MBG1432半自動高精度萬能外圓磨床為例，說明如下：

機床類別代號：是以漢語拼音第一個字母(大寫)表示的。例如磨床的漢語拼音是Mochuang，用M表示。同樣，車床Chechuang用C表示。

使用特性：是指機床具有某些特長，其字義同上，按次序排在機床類別代號字母的后面。如B指半自動，G指高精度，MBG是半自動高精度磨床。同樣MZ是自動磨床。

磨床型號使用特性代號如下表。

組別、型別代號：是用數字表示機床的性質。如MBG14為半自動高精度萬能外圓磨床，同樣M13為外圓磨床，M71為臥軸矩臺平面磨床等。

主參數代號：是指機床主要規格的基本參數，絕大部分是按其基本參數的1/10表示。如MBG1432中的32，是指最大磨削直徑320mm。

這里應該指出，各種機床的主參數代號是不同的。如外(內)圓、曲軸、軋輥、齒輪、螺紋等磨床，是以最大磨削(或回轉)直(孔)徑的1/10表示的;平面磨床是以工作臺臺面寬度(或臺面直徑)的1/10表示的;也有些機床(如無心磨床)按基本參數的實數表示;其他如立式車床、龍門刨(銑)床等重型機床，則按基本參數的1/100表示。

從上面說明不難看出，MBG1432是一臺可磨削最大直徑320mm的半自動高精度萬能外圓磨床。同樣，CW6140是一臺能加工最大工件直徑為400mm的萬能普通車床。

磨床型號代號詳細說明

可以看出，這是一臺經過改進設計的臥軸矩臺平面磨床。這里M7150A的A，是表示經過改進設計后，其結構、性能或外形有較大的改變。若下次再作較大改進設計，則一次選用B，C，來表示。

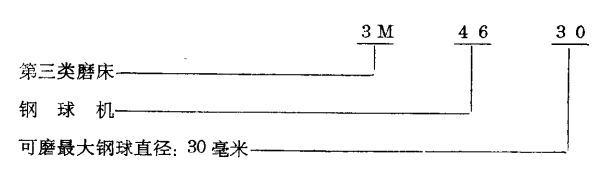

有些磨床如超精加工機床、拋光機、砂帶拋光機等，劃分第二類磨床，以2M表示。軸承、葉片、活塞環等磨床，劃為第三類磨床，以3M表示的磨床型號如圖。

這是一臺可磨最大鋼球直徑為30mm的鋼球磨床。

齒輪磨床、螺紋磨床分別屬于齒輪加工機床和螺紋加工機床。它們的類別代號，齒輪磨床用Y(讀牙，指牙齒)，螺紋磨床用S(讀絲，指螺絲)。如Y7232，是指最大工件直徑320mm的蝸桿砂輪齒輪磨床。S7450是指磨削最大工件直徑為500mm的絲桿磨床。

專用機床的型號，一般由各廠家自行規定。上海機床廠用代號H(讀海)+設計序號組成，按H001，H002順序排列下去。編號H109半自動曲軸磨床，就是表示上海機床廠設計制造的第109種產品的專用機床。
